Vida ve Namlu Tasarımında Akış Optimizasyonu Sanatında Ustalaşmak

Polimer işlemenin karmaşık balesinde vida ve kovan başroldedir. Görünüşte basit geometrileri, tasarımdaki ince ayarlamaların ürün kalitesinden üretim verimliliğine kadar her şeyi etkileyerek malzeme akışını önemli ölçüde etkileyebildiği gizli bir karmaşıklığı gizlemektedir. Bu dünyaya girmek, yüzeyin ötesine, şeytanın gerçekten ayrıntılarda gizli olduğu akış optimizasyonu alanına bakmayı gerektirir.

Akışın Dilini Anlamak:

Vida ve namlunun dansına dalmadan önce akışın dilini belirleyelim. Üç temel kavram üstün geliyor:

İkamet Süresi: Bir malzemenin vida kanallarında geçirdiği süre. Daha uzun kalma süreleri, malzemeyi daha yüksek kesme ve ısıya maruz bırakarak özelliklerini değiştirir.

Örnek: PVC'yi işleyen tek vidalı bir ekstruderde, vida uzunluğunun %10 arttırılması ortalama kalış süresini %5 uzatabilir, bu da şu sonuçlara yol açar:

Daha fazla ısı transferi: Polimer karışımının daha iyi erimesi ve homojenliği.

Azaltılmış kesme gerilimi: Potansiyel olarak bozulmayı en aza indirir ve ürün berraklığını artırır.

Takas: Daha uzun malzeme yolculuğu nedeniyle verimde biraz azalma.

Kayma Gerilme Dağılımı: Vida kanallarından akarken malzemeye etki eden kuvvetlerin eşit olmayan dağılımı. Bu, lokal aşırı ısınmaya, bozulmaya ve hatta kanalın tıkanmasına yol açabilir.

Veri Noktası: Çift vidalı ekstruder işleyen polietilen üzerindeki CFD simülasyonları şunları ortaya koyuyor:

Namlu duvarının yakınında en yüksek kayma gerilimi: ortalamadan %20 daha yüksek, potansiyel olarak lokal aşırı ısınmaya ve polimer zincirinin kesilmesine neden oluyor.

Karıştırma elemanlarının optimize edilmesi: Tepe gerilimini %15 oranında azaltmak ve daha düzgün bir dağıtım elde etmek, ürün tutarlılığını geliştirmek ve hurdayı azaltmak.

Basınç Dalgalanmaları: Vida döndükçe namlu içindeki basınçtaki değişiklikler. Aşırı dalgalanmalar ürün kalitesini tehlikeye atabilir ve hatta ekipmana zarar verebilir.

Örnek Olay: Gıda sınıfı bir PP işleme hattında, besleme bölgesinin yakınında %30'a varan basınç artışları yaşandı ve bu durum şu sonuçlara yol açtı:

Artan aşınma ve yıpranma: Mekanik stres nedeniyle vida ve kovan bileşenlerinde.

Malzeme kanalı: Düzensiz akış ve potansiyel ürün kusurları.

Çözüm: Besleme bölgesi geometrisinin ve vida profilinin ayarlanması, basınç dalgalanmalarının %25 azaltılması ve akış stabilitesinin iyileştirilmesi.

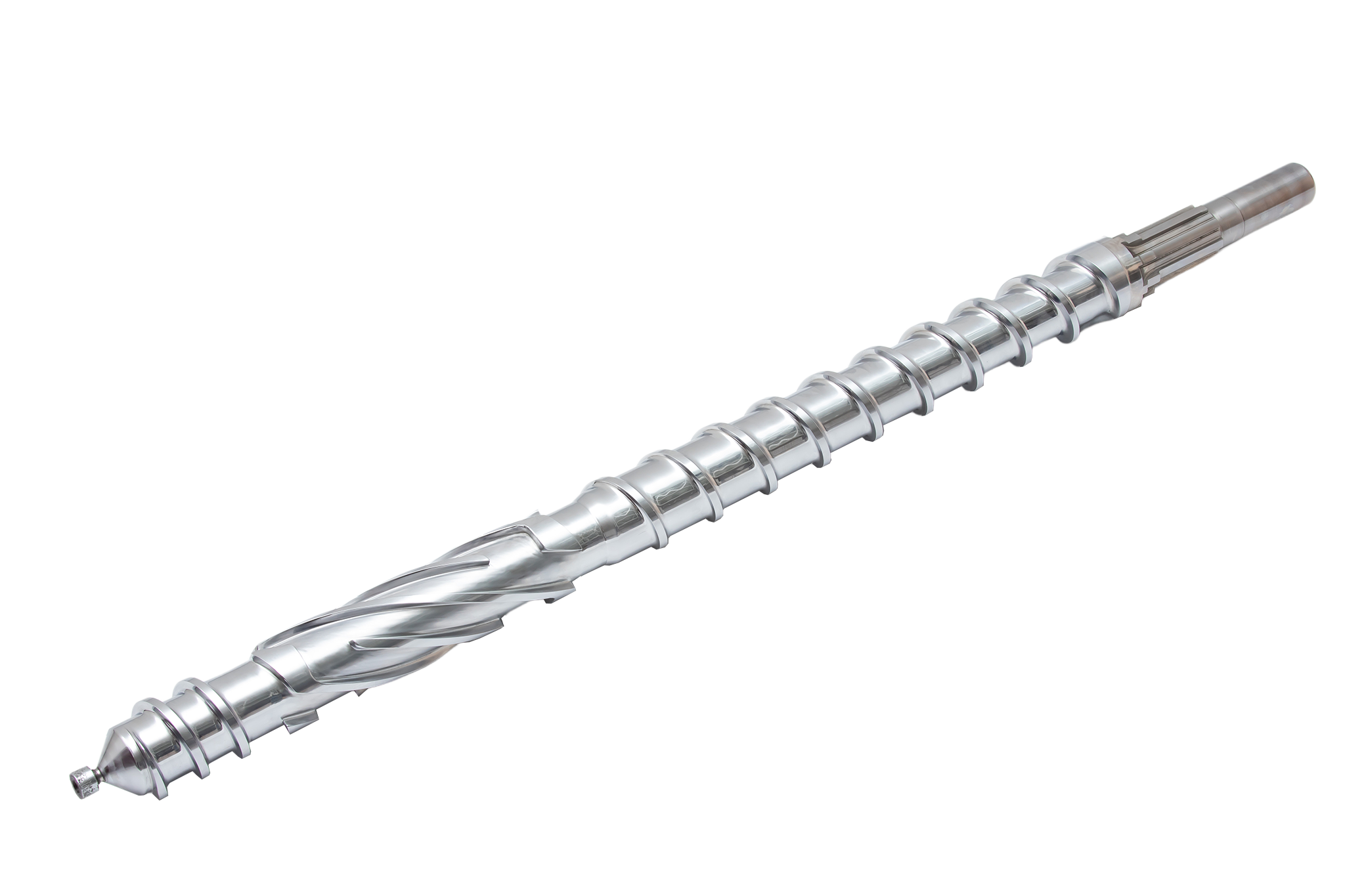

Vida Sanatı:

Şimdi vidanın kendisi ile vals yapalım. Uçuş açıları, besleme bölgeleri ve karıştırma bölümlerinin dikkatlice koreograflanmış etkileşimi olan geometrisi, malzemenin yolculuğunu belirler.

Uçuş Açıları: Vidanın çıkıntılarının namlu duvarından çıktığı açı. Daha dik açılar malzemeyi daha hızlı aktarır, daha sığ açılar ise karıştırmayı ve kalma süresini artırır.

Karşılaştırmalı Analiz: Karşılaştırma iki tek vidalı tasarım PETG'nin işlenmesi için:

Uçuş açısı 25°: Daha hızlı malzeme aktarımı, daha yüksek verim, ancak artan kesme gerilimi ve potansiyel bozulma.

Uçuş açısı 30°: Biraz daha yavaş verim, ancak daha düşük kesme gerilimi ve geliştirilmiş ürün berraklığı ve gücü.

Temel Çıkarım: Optimum açının seçilmesi malzeme özelliklerine ve istenen sonuca (hız ve kalite) bağlıdır.

Besleme Bölgeleri: Malzemenin vida kanallarına girdiği bölümlerdir. Tasarımları, malzemenin kanalları ne kadar hızlı ve eşit şekilde dolduracağını etkileyerek akış homojenliğini ve basınç dağılımını etkiler.

Niceliksel Etki: Çift vidalı bir ekstruderin besleme bölgesi tasarımının PC işleme için optimize edilmesi aşağıdakilere yol açabilir:

Daha az hava sıkışması: %10 oranında boşlukları en aza indirir ve ürün yoğunluğunu artırır.

Daha hızlı malzeme dolumu: Basınç dalgalanmalarının ve geri akış potansiyelinin azaltılması.

Veri Kaynağı: VisiFlow simülasyonları ve gerçek dünya üretim veri analizi.

Karıştırma Bölümleri: Vida kanalları içerisinde malzemenin kasıtlı olarak çalkalandığı ve katlandığı özel bölgeler. Bu bölümler farklı bileşenlerin harmanlanmasını geliştirir veya ısı transferini destekler.

Spesifik Örnek: Vida işleme naylonu 66'da bölmeli özel karıştırma bölümlerinin uygulanması:

Katkı maddelerinin gelişmiş karışımı: %15 oranında, nihai üründe tekdüze özellikler ve performans sağlanır.

Kontrollü ısı transferi: Lokal aşırı ısınmanın ve potansiyel çarpıklığın önlenmesi.

Yazılım Aracı: Karıştırma bölümü geometrisini ve bölme konfigürasyonunu optimize etmek için kalıp akışı analizi.

Etkiyi Görselleştirmek:

Bu tasarım tercihlerinin etkisini gerçekten takdir etmek için statik açıklamalar yetersiz kalır. Etkileşimli simülasyonlar veya görsel yardımlar, akış optimizasyonunun sırlarını açığa çıkarmanın anahtarıdır. Hayal etmek:

Renk kodlu akış görselleştirmesi: Malzemenin vida kanallarından nasıl aktığına tanık olunması, yüksek kesme alanlarının, durgun bölgelerin ve potansiyel basınç oluşumunun vurgulanması.

Renk kodlu akış görselleştirmesi: VisiFlow'u kullanarak, tek vidalı ekstruder işleyen polietilenin vida kanalları içinde ısı dağılımının nasıl değiştiğini görebiliriz. Namlu duvarının yakınındaki canlı kırmızı bölge, potansiyel aşırı ısınmayı gösterirken, merkezdeki daha soğuk mavi tonlar, optimize edilmiş karıştırma bölümlerinin etkisini gösterir.

Animasyonlu basınç göstergeleri: Basıncın namlu boyunca nasıl dalgalandığını gözlemleyerek potansiyel stres noktalarını belirler ve vida geometrisinde ayarlamalara rehberlik eder.

CFX simülasyonları, PVC işleyen çift vidalı bir ekstruderin silindiri boyunca basınç dalgalanmalarını dinamik olarak görüntüleyebilir. Besleme bölgesinin yakınında potansiyel stres alanlarını vurgulayan hızlı artışlar görebilir, ardından hassas bir şekilde tasarlanmış karıştırma elemanları sayesinde kademeli bir düşüş görebiliriz.

Karşılaştırmalı simülasyonlar: Aynı malzeme için farklı vida tasarımlarının yan yana karşılaştırılması, uçuş açıları veya karıştırma bölümlerindeki ince değişikliklerin akış düzenlerini ve kalma sürelerini ne kadar önemli ölçüde değiştirebileceğini ortaya koyuyor.

Moldflow, polipropilenin işlenmesine yönelik iki vida tasarımını yan yana karşılaştırmamıza olanak tanır. Standart uçuş açılarına sahip olanlardan biri düzensiz akış ve durgun bölgeler (yeşil alanlar) sergilerken, biraz daha dik açılara sahip olan diğeri daha düzgün ve verimli bir akış düzeni (mavi alanlar) gösterir.

Hassasiyetin Gücü:

Üreticiler, akış optimizasyonu sanatında ustalaşarak cephaneliklerinde güçlü bir silah kazanırlar. Şunları yapabilirler:

Ürün kalitesini artırın: Tutarlı akış ve kontrollü kesme, kusurları en aza indirerek güç, doku ve renk gibi tek tip ürün özellikleri sağlar.

Üretim verimliliğini artırın: Optimize edilmiş akış, enerji tüketimini azaltır, hurda oluşumunu en aza indirir ve verimi en üst düzeye çıkarır.

Özel ihtiyaçlar için özel çözümler: Üreticiler, tasarım ve akış arasındaki karmaşık ilişkiyi anlayarak, benzersiz malzeme ve işleme zorlukları için özel vida ve kovan konfigürasyonları oluşturabilir.

Bu yazılım araçlarından elde edilen gerçek dünya verilerini analiz ederek tasarım seçimlerinin etkisini ölçebiliriz:

Azaltılmış kayma gerilimi: LDPE işleyen tek vidalı ekstruderde uçuş açısındaki 5 derecelik bir azalma, tepe kayma geriliminde %12'lik bir azalmaya yol açarak potansiyel olarak polimer bozunmasını en aza indirir ve ürün kalitesini artırır.

Optimize edilmiş basınç dağılımı: PVC işleyen çift vidalı bir ekstruderde stratejik olarak yerleştirilmiş karıştırma bölümlerinin uygulanması, basınç dalgalanmalarını %20'ye kadar azaltabilir ve ekipmandaki aşınma ve yıpranmayı en aza indirebilir.

Artan verim: PP'nin işlenmesi için bir vidanın besleme bölgesi tasarımının değiştirilmesi, verimde %7'lik bir artışa yol açarak ürün kalitesinden ödün vermeden üretim verimliliğini artırabilir.

Akış optimizasyonunun yalnızca vida ve kovanın ötesine uzandığını unutmamak önemlidir. Şu ek faktörleri göz önünde bulundurun:

Malzeme özellikleri: İşlenen malzemenin viskozitesi, termal iletkenliği ve diğer özellikleri akış davranışını doğrudan etkiler. Bu özellikleri anlamak, doğru vida tasarımını ve proses parametrelerini seçmek açısından çok önemlidir.

Çıkış yönündeki ekipman: Sorunsuz ve verimli bir üretim süreci sağlamak için vida ve kovandan çıkan malzemenin akış özelliklerinin kalıplar veya kalıplar gibi akış yönündeki ekipmanlarla uyumlu olması gerekir.
